德国施罗德阀门是设计和制造可靠的泵保护自动循环阀的全球专家。
了解更多自动循环阀信息，下载样册。

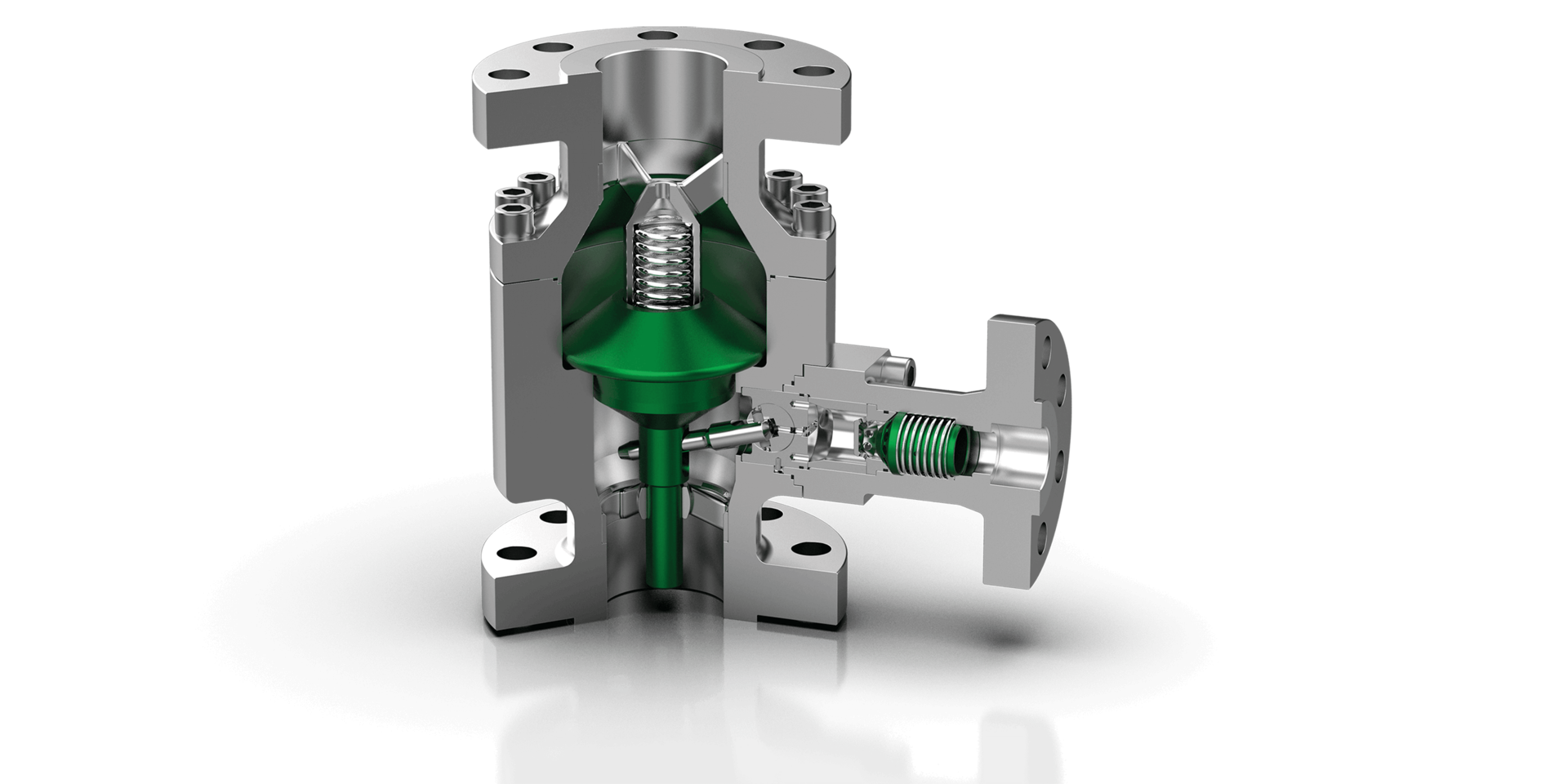

SSV18-19-20系列自动循环阀（见下图）是可靠的泵保护设备，可自动保护离心泵免受干泵、气蚀或在低负荷条件下运行而造成的损坏，通常适用于最高 140 巴（SSV18）或最高 180 巴（SSV19）的压差。当主流量低于所需的最小流量时，阀门旁路立即打开，即使主流量为零，旁路也能循环所需的泵最小流量。旁路中的压力通过带内置旁路止回阀的集成节流管路降低（SSV10-11-12系列无旁路内置止回阀）。

优势一览

 高度灵活的应用范围

 经验丰富、设计坚固

范围

SSV系列适用于所有流体介质，例如

 火力发电、核电站的锅炉给水和冷凝水循环

 联合循环发电厂

 海上平台

 可再生能源的生产

 造纸工业

 钢铁厂

 消防系统

 液化天然气

 造雪机等行业应用

工作原理

SSV系列自动循环阀由流量控制圆锥并带动连杆动作开关旁路，

主流量增加时，圆锥升高；主流量减少时，圆锥降低。打开主

路，不断增加的主路流量将圆锥逐渐抬起，旁路阀逐渐关闭，

当流量达到最大值时，圆锥到达最高位置，阀门旁路完全关闭。

阀门连续性流量调节方式工作，即允许尽可能多的液体通流旁

路，以补充泵所需的最小流量。主流量和旁路流量的总和始终

为泵所需的最小流量。一旦主流量超过泵的最小流量，旁路就

会关闭；反之亦然，当主流量低于最小流量时，旁通再次打开。
